2021-07-30 [ダイアグラム]PlantUML

シーケンス図のようなダイアグラムを作成するのに便利なツールを紹介する。

インストールは、HomeBrewを利用するのが楽。

$ brew install graphviz
$ brew install plantuml

内容を記載したテキストを以下のコマンドで画像化する。

$ plantuml example.uml

テキストの例。

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response

Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml

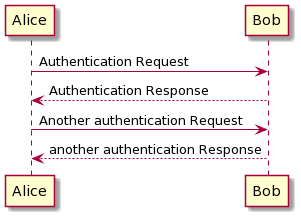

画像の説明
