公共交通の標準データフォーマット General Transit Feed Specification (GTFS) を可視化してみます。

HomebrewでDuckDBをインストール。

$ brew install duckdb

岡山県の宇野バス（宇野自動車）のGTFSをダウンロード。

$ curl -L -o uno-GTFS.zip "https://api-public.odpt.org/api/v4/files/odpt/UnoBus/AllLines.zip?date=20231208"

ダウンロードしたファイルを解凍。

$ unzip uno-GTFS.zip -d uno-GTFS

内容を確認。

$ ls -l uno-GTFS
agency.txt                 運行会社情報
calendar.txt               運行日情報
calendar_dates.txt         運行日付情報
fare_attributes.txt        運賃情報
fare_rules.txt             運賃ルール情報
feed_info.txt              フィード情報
routes.txt                 路線情報
shapes.txt                 路線形状情報
stops.txt                  停留所情報
stop_times.txt             時刻表情報
translations.txt
trips.txt                  便情報

DuckDBを起動。

$ duckdb ViewGTFS.duckdb
v1.1.2 f680b7d08f
Enter ".help" for usage hints.
D

Spartial Spartial Extensionを有効にする。

D INSTALL spatial;
D LOAD spatial;
D

停留所情報と路線形状情報、便情報を取り込む。

D CREATE OR REPLACE TABLE stops AS SELECT * FROM read_csv('uno-GTFS/stops.txt');
D CREATE OR REPLACE TABLE shapes AS SELECT * FROM read_csv('uno-GTFS/shapes.txt');
D CREATE OR REPLACE TABLE trips AS SELECT * FROM read_csv('uno-GTFS/trips.txt');
D

内容を確認。

D SELECT * FROM stops LIMIT 5;
┌─────────┬───────────┬──────────────────────┬───────────┬──────────────────┬──────────────────┬─────────┬────────────────────────────────────────┬───────────────┬───────────────┬────────────────┐
│ stop_id │ stop_code │      stop_name       │ stop_desc │     stop_lat     │     stop_lon     │ zone_id │                stop_url                │ location_type │ platform_code │ parent_station │
│ varchar │  varchar  │       varchar        │  varchar  │      double      │      double      │ varchar │                varchar                 │     int64     │     int64     │    varchar     │
├─────────┼───────────┼──────────────────────┼───────────┼──────────────────┼──────────────────┼─────────┼────────────────────────────────────────┼───────────────┼───────────────┼────────────────┤
│ 2_01    │           │ 岡山駅               │           │ 34.6649511659916 │ 133.918614140014 │ 2_01    │ https://www.unobus.co.jp/bustei/2#2_01 │             0 │            11 │                │
│ 2_04    │           │ 岡山駅               │           │        34.665088 │       133.918707 │ 2_04    │ https://www.unobus.co.jp/bustei/2#2_04 │             0 │            12 │                │
│ 2_11    │           │ 岡山駅               │           │ 34.6656276536051 │ 133.918707018287 │ 2_11    │ https://www.unobus.co.jp/bustei/2#2_11 │             0 │             1 │                │
│ 3_03    │           │ 柳川西（北側）東岡山 │           │        34.665708 │       133.923902 │ 3_03    │ https://www.unobus.co.jp/bustei/3#3_03 │             0 │               │                │
│ 4_01    │           │ 岡山駅前・ドレミの街 │           │        34.665691 │       133.921284 │ 4_01    │ https://www.unobus.co.jp/bustei/4#4_01 │             0 │             6 │                │
└─────────┴───────────┴──────────────────────┴───────────┴──────────────────┴──────────────────┴─────────┴────────────────────────────────────────┴───────────────┴───────────────┴────────────────┘
D SELECT * FROM shapes LIMIT 5;
┌──────────┬──────────────────┬──────────────────┬───────────────────┐
│ shape_id │   shape_pt_lat   │   shape_pt_lon   │ shape_pt_sequence │
│  int64   │      double      │      double      │       int64       │
├──────────┼──────────────────┼──────────────────┼───────────────────┤
│     1041 │ 34.6649511659916 │ 133.918614140014 │                 1 │
│     1041 │  34.664688828413 │ 133.918397814614 │                 2 │
│     1041 │ 34.6647661581233 │ 133.918196648608 │                 3 │
│     1041 │ 34.6656285584571 │ 133.918808190945 │                 4 │
│     1041 │        34.665691 │       133.921284 │                 5 │
└──────────┴──────────────────┴──────────────────┴───────────────────┘
D SELECT * FROM trips LIMIT 5;
┌────────────────┬────────────┬────────────────────────┬─────────────────────────┬──────────┬─────────────────┬──────────────┬──────────┐
│    route_id    │ service_id │        trip_id         │      trip_headsign      │ block_id │ trip_short_name │ direction_id │ shape_id │
│    varchar     │  varchar   │        varchar         │         varchar         │ varchar  │     varchar     │   varchar    │  int64   │
├────────────────┼────────────┼────────────────────────┼─────────────────────────┼──────────┼─────────────────┼──────────────┼──────────┤
│ ネオ瀬戸線_A   │ 平日       │ 平日_05時40分_系統1642 │ 瀬戸駅（岡山駅 経由）   │          │                 │              │     1642 │
│ 林野線_A       │ 平日       │ 平日_06時00分_系統1332 │ 表町BC（新道河本 経由） │          │                 │              │     1332 │
│ 林野線_A       │ 平日       │ 平日_06時00分_系統1182 │ 表町BC（新道河本 経由） │          │                 │              │     1182 │
│ ネオポリス線_A │ 平日       │ 平日_06時05分_系統1282 │ 表町BC（下市・中 経由） │          │                 │              │     1282 │
│ ネオポリス線_A │ 平日       │ 平日_06時10分_系統1632 │ 表町BC（下市・西 経由） │          │                 │              │     1632 │
└────────────────┴────────────┴────────────────────────┴─────────────────────────┴──────────┴─────────────────┴──────────────┴──────────┘
D

Kepler.gl向けのデータに変換する。

D COPY (
      SELECT * FROM stops
  ) TO 'uno-GTFS_stops.csv' WITH (FORMAT CSV, HEADER);
D COPY (
      SELECT * FROM trips
      LEFT JOIN (
          SELECT
              shape_id,
              {
                  "type": 'LineString',
                  "coordinates": list([shape_pt_lon,shape_pt_lat])
              }::JSON AS "geometry"
          FROM shapes GROUP BY shape_id
      ) AS shapes ON trips.shape_id = shapes.shape_id
  ) TO 'uno-GTFS_trips.csv' WITH (FORMAT CSV, HEADER);
D

https://kepler.gl/demo/ をWebブラウザで開く。

先ほど出力した uno-GTFS_stops.csv と uno-GTFS_trips.csvをDrag&Dropする。

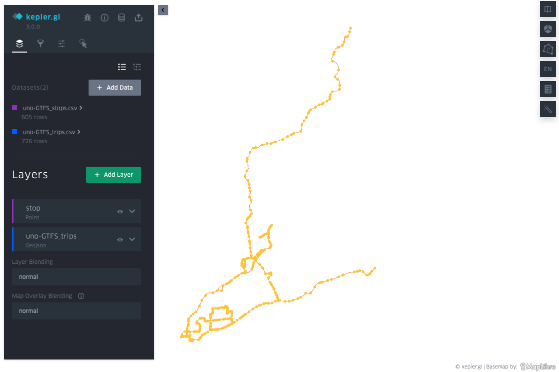

停留所と路線形状が表示されましたが、地図が表示されていませんね。
